6x25mm, Time-Lag Ceramic Tube Fuse

625TD Series 5A~50A 250Vac/75Vdc

	描述
	高分斷能力 6 X 2 5mm物理尺寸 陶瓷管，鍍銀銅帽 符合UL248-1標準 無鉛無鹵 正常使用條件：-5℃~40℃ 允許使用條件：-40℃~125℃ 抗雷擊浪涌

產品特征	應用
	無線傳輸基站 保護儀器 電源 電信數據中心中的分組數據單元 電力轉換設備 不間斷電源 功率逆變器 變頻驅動器 三相電源 電機驅動 高能效應用。 D C - D C轉換器 用作器具或使用設備的輔助保護， 為部件或內部電路提供單獨保護。

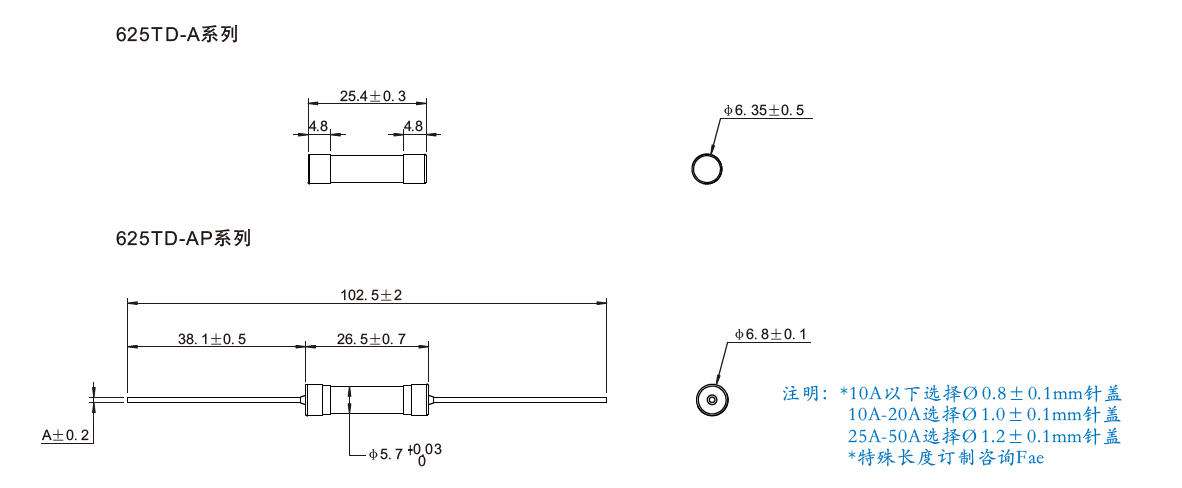

尺寸（unit：mm）

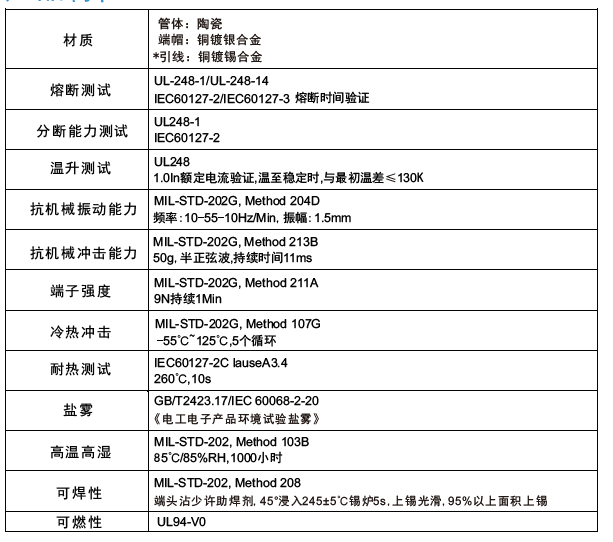

結構特性

瓷管：陶瓷管必須無破損和裂痕。

驗證1：固定兩側端蓋，在瓷管中心位置施加30N的壓力，瓷管不應破裂。

端蓋：端蓋應焊接/鉚接牢固，在保險絲未損壞熔體時，端蓋不應脫落。

驗證1：產品在15-35°水溫中浸泡＞24h后取出，在兩頭端蓋上均勻施加到7N拉力，持續60s，端蓋不應脫落。

驗證2：固定保險絲一側端蓋，在另一側端蓋上沿水平軸向施加7N拉力，兩側端蓋不應松動并且管體不應破裂。

驗證3：固定保險絲一側端蓋，在另一側端蓋順時和逆時方向扭動施加50N力矩，兩側端蓋不應松動并且管體不應破裂。

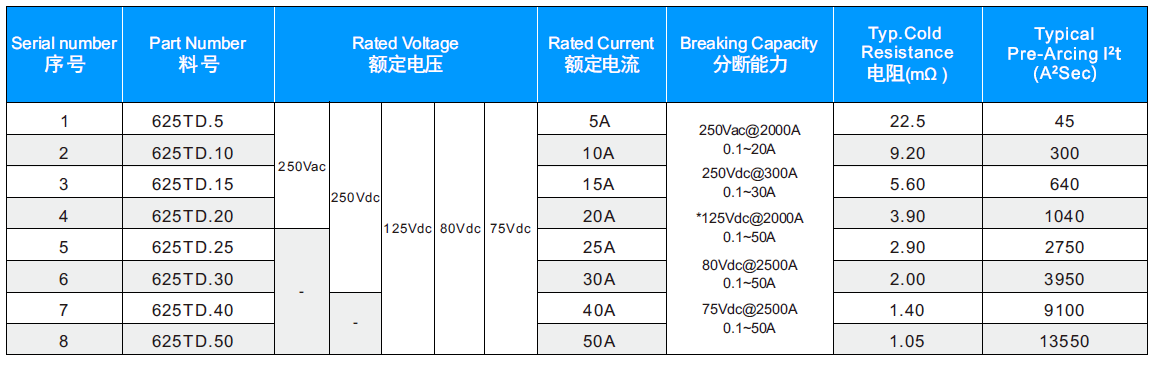

技術參數

*8/20us雷擊浪涌 5-50A（DY193404）

*保險絲兩端之間施加 8/20μs 浪涌沖擊電流：脈沖耐受電流峰值（kA）:8±10%，耐受次數（次）:正負極性各5 次

電氣特性

全部測試條件均在23±5℃的條件下進行。在此期間，實驗室溫度差異變化不能超過±5℃的范圍。

負載能力測試：當保險絲通以100%額定電流試驗時，在4小時內，電路不應斷開，保險絲不被電氣熔化，管體不應破裂。

溫度上升試驗：當保險絲通以100%額定電流試驗時，在保險絲達到熱量均衡時，兩側保險絲表面及端蓋的溫度，保險絲表面溫度上升必須≤130℃。

注明：溫度上升值：恒定保險絲表面溫度減去當前室溫（環境溫度）。

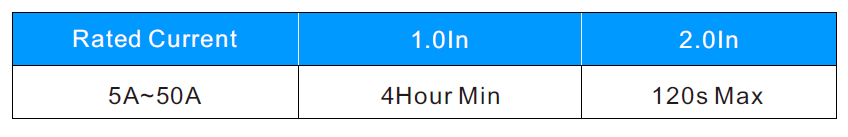

預期飛弧/熔斷時間，電流特性：當保險絲通以下述規定電流時，熔斷時間必須符合表格要求，熔斷后管體不應破裂，端蓋不應脫落。

分斷能力

敘述型號保險絲的分斷能力應滿足下規定表格的安全認證能力要求。

保險絲分斷電路后，管體不應破裂，端蓋不應脫落。

分斷后保險絲兩端的絕緣電阻≮0.1MΩ。

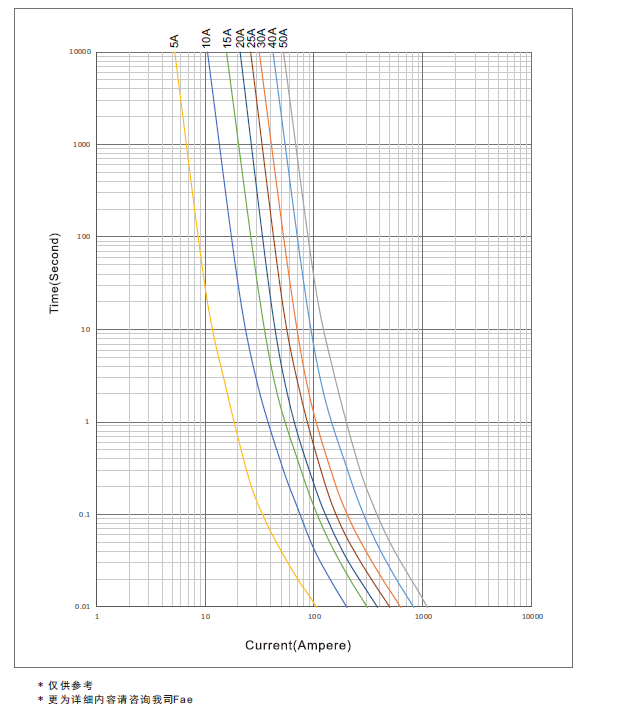

時間電流曲線均值

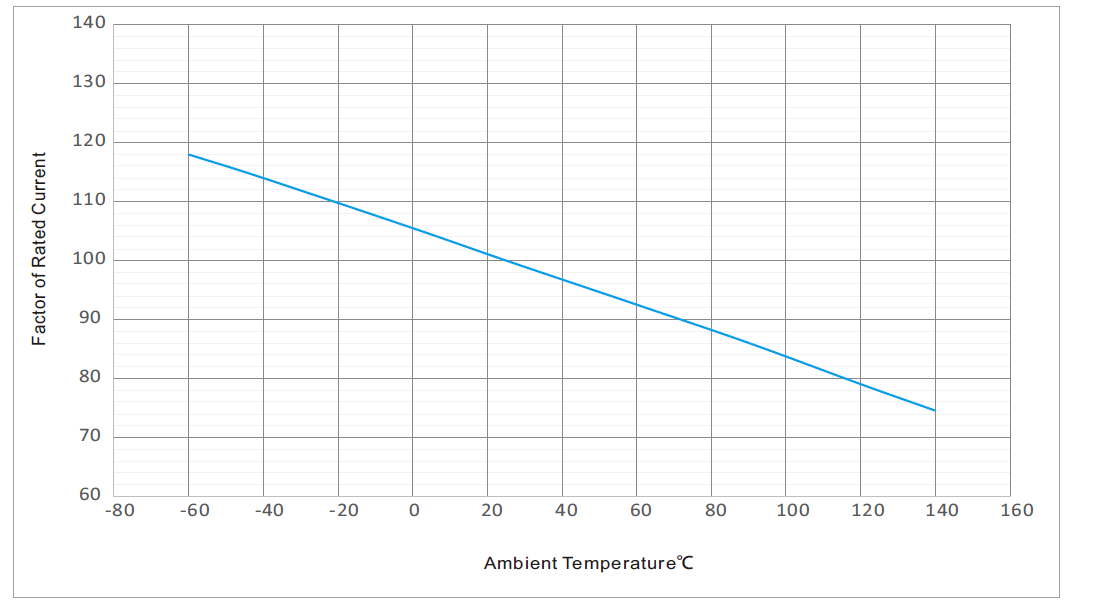

溫度降容曲線（特性）
